Volledige gebruikershandleiding en introductie van de semi-automatische ringkernwikkelmachine
Met de snelle ontwikkeling van de industrie voor vermogenselektronische componenten, waaronder transformatoren, inductoren en stroomtransformatoren, zijn desemi-automatische ringkernwikkelmachineis een onmisbare kernproductieapparatuur geworden voor kleine en middelgrote-productiebedrijven en verwerkingsateliers. Vergeleken met traditionele handmatige opwindmethoden is detorusvormige wikkelmachinevermindert de handmatige arbeidsintensiteit aanzienlijk, verbetert de wikkelprecisie en productconsistentie en is compatibel met de wikkelbehoeften van verschillende specificaties van toroïdale kernen en ijzeren kernen. Veel fabrikanten die de apparatuur voor de eerste keer kopen, zijn niet bekend met het juiste bedieningsproces, de parameterinstellingsmethoden en de dagelijkse onderhoudspunten van de apparatuur.semi-automatische opwindmachine.Dit artikel beschrijft de volledige gebruikershandleiding, de bedieningsstappen, functionele voordelen en voorzorgsmaatregelen van de automatische ringkernwikkelmachine, waardoor operators snel aan de slag kunnen en het productieproces kunnen standaardiseren.
1. Basisoverzicht van semi-automatische ringkernwikkelmachine
Desemi-automatische ringkernwikkelmachineis een professionele wikkelapparatuur die speciaal is ontworpen voor ringkernen, transformatorkernen en inductorspoelen. Het maakt gebruik van een numeriek besturingssysteem in combinatie met een mechanische transmissiestructuur om kernfuncties te realiseren, zoals het aanpassen van parameters, het opwikkelen van vaste- punten en het aanpassen van de spanning. De apparatuur is compatibel met koperdraden, aluminiumdraden en andere gebruikelijke wikkelmaterialen en kan voldoen aan de wikkelbehoeften van toroïdale kernen met verschillende binnendiameters, buitendiameters en hoogtes, die veel worden gebruikt in vermogenselektronica, auto-elektronica, instrumentatie en andere gebieden.
Anders dan devol-automatische ringkernwikkelmachine, dewikkelmachinecombineert handmatige hulpbediening met automatische wikkeling, waardoor niet alleen de kosten van investeringen in apparatuur worden verlaagd, maar ook een hoge flexibiliteit behouden blijft, waardoor het geschikt is voor productiescenario's met kleine- batches en multi- specificaties. De kerncomponenten omvatten een numerieke besturingscontroller, opwindmechanisme, armatuur, draadopslagapparaat, spanningsaanpassingsapparaat en voetschakelaar, die samenwerken om de stabiliteit en precisie van het wikkelproces te garanderen.
2. Voorbereiding vóór-gebruik van semi-automatische ringkernwikkelmachine
Voordat u begint met deapparatuur voor het opwinden van spoelenEr moet voldoende voorbereidend werk worden gedaan om uitval van apparatuur of problemen met de productkwaliteit als gevolg van onjuiste bediening te voorkomen. De specifieke voorbereidingsstappen zijn als volgt:
2.1 Apparatuurinspectie
Controleer eerst of de voeding van deindustriële wikkelmachinenormaal is, zorg ervoor dat het netsnoer goed is aangesloten en dat er geen schade of lekkage is. Inspecteer vervolgens de mechanische onderdelen: controleer of het armatuur los zit, of de draadopslagring flexibel draait, of de transmissieriem strak zit en of elke knop en knop (zoals de controller, startschakelaar en spanningsinstelknop) normaal kan werken. Controleer tegelijkertijd de smering van de apparatuur en voeg indien nodig een passende hoeveelheid smeerolie toe aan de transmissieonderdelen om een soepele werking te garanderen.
2.2 Materiaalvoorbereiding
Bereid de benodigde wikkelmaterialen voor, inclusief ringkernen (of ijzeren kernen), wikkeldraden (koperdraad, aluminiumdraad, enz.) en zorg ervoor dat de specificaties van de materialen voldoen aan de productievereisten. De diameter van de wikkeldraad moet overeenkomen met de wikkelparameters en de ringkern moet vrij zijn van schade, vervorming of roest om het wikkeleffect niet te beïnvloeden. Zorg er bovendien voor dat u gereedschappen zoals draadscharen en tangen gereedmaakt voor het daaropvolgende draadknippen en trimmen.
2.3 Veiligheidscontrole
Zorg ervoor dat het werkgebied schoon en opgeruimd is, zonder obstakels rond de apparatuur, om te voorkomen dat de werking wordt beïnvloed. Operators moeten geschikte werkkleding dragen, losse kleding of accessoires (zoals kettingen, armbanden) vermijden en voorkomen dat ze betrokken raken bij de apparatuur. Controleer tegelijkertijd of de noodstopknop van de apparatuur gevoelig en effectief is, zodat deze in geval van nood op tijd kan worden ingedrukt.
3. Gedetailleerde bedieningsstappen van semi-automatische ringkernwikkelmachine
Het werkingsproces van desemi-automatische ringkernwikkelmachineis onderverdeeld in zes belangrijke stappen: parameterinstelling, kerninstallatie, aanpassing van de wikkelpositie, draadopslag, formele wikkeling en lossen van het eindproduct. Elke stap moet worden uitgevoerd in overeenstemming met de specificaties om de kwaliteit van de gewikkelde spoel te garanderen. De gedetailleerde stappen zijn als volgt:
3.1 Parameterinstelling
Voer vóór het wikkelen de vereiste wikkelparameters in de controller van de wikkeling insemi-automatische ringkernwikkelmachine. Druk eerst op de numerieke toetsen op de controller en gebruik vervolgens de pijltoetsen om achtereenvolgens de binnendiameter, buitendiameter en hoogte van het wikkelproduct te wijzigen en in te voeren. Druk na het invoeren van de parameters op de Return-toets om te bevestigen en druk vervolgens drie keer op de Setup-toets. De pagina springt naar de invoerinterface voor wikkelwindingen en voert het aantal spoelwindingen in dat moet worden opgeslagen.
Druk vervolgens op de pijltjestoets om naar de volgende pagina te gaan, gebruik de pijltjestoets om naar de bochtenpositie te navigeren en voer de vereiste kronkelende bochten opnieuw in om de nauwkeurigheid van de parameters te garanderen. Opgemerkt moet worden dat de wikkelhoek van desemi-automatische ringkernwikkelmachineis normaal gesproken ingesteld op 150 graden, wat in de meeste gevallen niet hoeft te worden aangepast, maar het kan ook tijdens het wikkelproces flexibel worden aangepast aan de werkelijke productiebehoeften. Nadat alle parameters zijn ingesteld, drukt u op de Return-toets om de parameters op te slaan, waarna het apparaat naar de stand-bymodus gaat.
3.2 Kerninstallatie
Nadat u de parameterinvoer hebt voltooid, kunt u de richting van het armatuur aanpassen via de elektrische knop op desemi-automatische ringkernwikkelmachineom het geschikt te maken voor het plaatsen van de kern. Plaats vervolgens de voorbereide ringkern in het armatuur. De hendel op het armatuur kan naar links en rechts worden gedraaid om de strakheid aan te passen: draai naar rechts om het armatuur vast te draaien en druk de hendel na aanpassing naar beneden om het armatuur te vergrendelen.
Bedien de andere kant van het armatuur volgens dezelfde stappen om ervoor te zorgen dat beide zijden van de kern stevig door het armatuur worden vergrendeld. De kern moet stabiel worden vastgezet om verplaatsing tijdens het wikkelproces te voorkomen, wat zal leiden tot ongelijkmatige wikkeling, losse spoelen of zelfs defecten aan de apparatuur. Controleer na installatie opnieuw of de kern stevig is vergrendeld om te voorkomen dat deze gaat trillen.
3.3 Aanpassing van de wikkelpositie
Nadat de kern is geïnstalleerd, begint u met het aanpassen van de opwindpositie van desemi-automatische ringkernwikkelmachine. Neem de draadhaspel als middelpunt en lijn deze uit met het startwikkelpunt van de kern (dwz de initiële wikkelpositie). De specifieke positie kan nauwkeurig worden aangepast via de elektrische knop op het apparaat, zodat de wikkeldraad gelijkmatig om de kern kan worden gewikkeld.
Nadat de positie is aangepast, start u de draadopslag. Klem eerst de riemhaspel in het riemgat van het apparaat, voer vervolgens de koperdraad door de draadopbergring en bevestig deze op de ring. Draai de draadopbergring handmatig om de koperdraad op spanning te brengen en zorg ervoor dat de draad niet los of te strak zit. De strakheid van de koperdraad in dit stadium heeft een directe invloed op het daaropvolgende wikkeleffect, dus deze moet op de juiste manier worden afgesteld.
3.4 Bediening van draadopslag
Nadat de koperdraad is bevestigd en gespannen, drukt u op de startschakelaar op desemi-automatische ringkernwikkelmachineen trap op het voetpedaal om de draadopslag te starten. Let tijdens het draadopslagproces op het observeren van de staat van de koperdraad om er zeker van te zijn dat er geen verwarring of breuk ontstaat. Als er een afwijking wordt geconstateerd, drukt u onmiddellijk op de noodstopknop om de apparatuur te stoppen en deze te controleren en af te handelen.
De hoeveelheid draadopslag moet overeenkomen met de ingestelde wikkelwindingen om te voorkomen dat onvoldoende draadopslag de voortgang van het wikkelen beïnvloedt of dat overmatige draadopslag verspilling veroorzaakt. Nadat de draadopslag is voltooid, stopt de apparatuur automatisch en gaat vervolgens de formele fase van voorbereiding van de wikkeling in.
3.5 Formele wikkel- en spanningsaanpassing
Nadat het opbergen van de draad voltooid is, duwt u de remduwstang van de rem terugsemi-automatische ringkernwikkelmachineom de draadopslagring stevig vast te zetten, zodat deze tijdens het opwindproces niet kan bewegen. Duw tegelijkertijd de riemhaspel naar buiten en draai aan de handring om de positie van de draadgeleider aan te passen aan de positie die is gespecificeerd in de gebruiksvereisten. Knip vervolgens de koperdraad handmatig op de juiste lengte.
Nadat u de positie van de koperdraad heeft bevestigd, drukt u nogmaals op de startschakelaar en trapt u op het voetpedaal om het formele opwinden te starten. Als de opwindspanning tijdens het opwindproces te strak of te los is, kan deze worden aangepast via de cirkelvormige ring op de rem van het apparaat: draai hem met de klok mee om de druk te verhogen, waardoor het opwinden strakker wordt; draai hem tegen de klok in om de druk te verminderen, waardoor de wikkeling losser wordt. Nadat u de spanning op het juiste niveau hebt ingesteld, hervat u het opwindproces totdat het ingestelde aantal omwentelingen is voltooid.
3.6 Lossen van eindproducten en continue productie

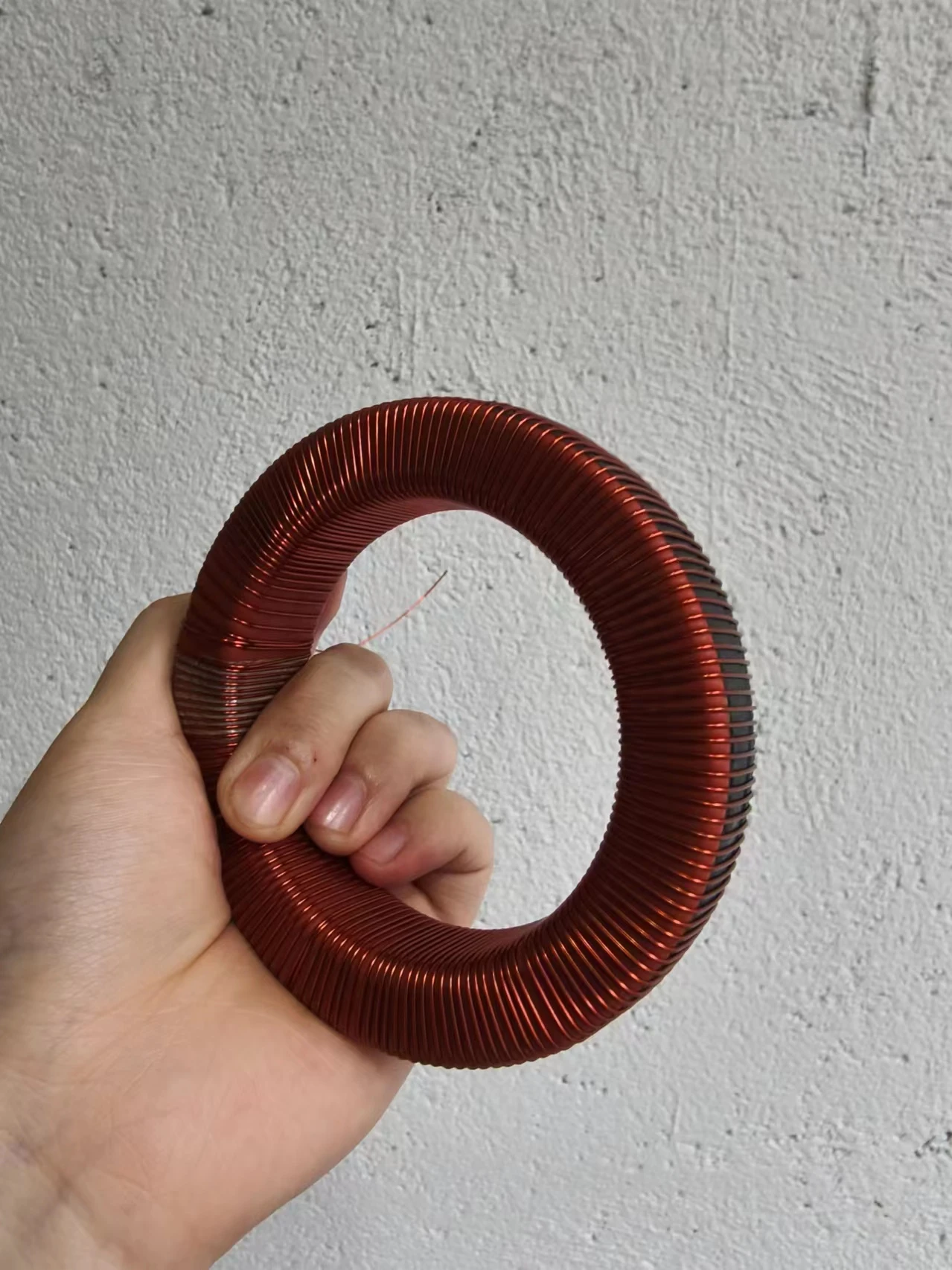

Nadat het opwinden is voltooid, wordt desemi-automatische ringkernwikkelmachinestopt automatisch. Draai nu aan de handring om de rem vrij te geven, trek het draaduiteinde eruit en knip het af met een draadtang, en verwijder het overtollige koperdraad. Verlaag vervolgens de druk van het armatuur door aan de hendel te draaien en verwijder de afgewerkte opgewonden kern voorzichtig om beschadiging van de spoel te voorkomen.
Als u het volgende product moet blijven oprollen nadat u het ene product hebt voltooid, gebruikt u de inching-knop op het apparaat om de positie van het product aan te passen.semi-automatische ringkernwikkelmachine, voltooi handmatig de positiekalibratie en bevestiging, schakel vervolgens de inching-knop terug naar de wikkelrichting en herhaal de bovenstaande bedieningsstappen om de volgende wikkelronde te starten.
4. Functionele voordelen van semi-automatische ringkernwikkelmachine
Vergeleken met traditioneel handmatig opwinden en volledig-automatisch opwinden, is desemi-automatische ringkernwikkelmachineheeft duidelijke functionele voordelen, die vooral tot uiting komen in de volgende aspecten:
Ten eerste, hoge kostenprestaties. Desemi-automatische ringkernwikkelmachineheeft een lagere prijs dan het volledig-automatische model, dat geschikt is voor kleine en middelgrote-bedrijven met een beperkt budget, en kan voldoen aan de basisbehoeften op het gebied van liquidatie en tegelijkertijd de investeringskosten onder controle houdt.
Ten tweede, sterke flexibiliteit. De apparatuur kan flexibel worden aangepast aan verschillende specificaties van toroïdale kernen en wikkelingsvereisten, en de parameters kunnen worden aangepast, wat geschikt is voor productiescenario's met kleine- batches, multi- specificaties, en een sterk aanpassingsvermogen heeft.
Ten derde, hoge wikkelprecisie. Desemi-automatische ringkernwikkelmachinegebruikt een numeriek controlesysteem om het aantal kronkelende bochten, spanning en positie nauwkeurig te controleren, fouten veroorzaakt door handmatige wikkeling te vermijden en de consistentie en kwalificatiesnelheid van producten te verbeteren.
Ten vierde, eenvoudig te bedienen. De apparatuur heeft een eenvoudige en intuïtieve bedieningsinterface, duidelijke stappen voor het instellen van parameters, en operators kunnen de bedieningsvaardigheden snel onder de knie krijgen na een eenvoudige training, zonder professionele technische achtergrond.
Ten vijfde: energiebesparing-en efficiënt. Vergeleken met handmatig opwinden is desemi-automatische ringkernwikkelmachinekan de wikkelefficiëntie met 30% -50% verbeteren, de handmatige arbeidsintensiteit verminderen en arbeidskosten besparen. Tegelijkertijd heeft de apparatuur een laag energieverbruik en is deze milieuvriendelijker.
5. Dagelijks onderhoud en voorzorgsmaatregelen van semi-automatische ringkernwikkelmachine
Goed dagelijks onderhoud kan de levensduur van de auto verlengensemi-automatische ringkernwikkelmachine, zorg voor de stabiliteit van de werking van de apparatuur en verminder de frequentie van storingen. De specifieke onderhoudsmethoden en voorzorgsmaatregelen zijn als volgt:
5.1 Dagelijks onderhoud
Maak na elk gebruik van het apparaat het oppervlak van het apparaat schoonsemi-automatische ringkernwikkelmachineVerwijder de resterende koperdraad, stof en vuil om de werking van mechanische onderdelen niet te beïnvloeden. Controleer regelmatig de smering van de transmissieonderdelen en voeg elke 1-2 weken smeerolie toe om een soepele transmissie te garanderen. Controleer regelmatig de aansluiting van het netsnoer en de draden en vervang de beschadigde onderdelen op tijd om lekkage of kortsluiting te voorkomen.
Kalibreer bovendien regelmatig de parameters van de controller om de nauwkeurigheid van de parameterinstelling te garanderen. De draadopslagring en het armatuur moeten regelmatig worden gecontroleerd op slijtage en op tijd worden vervangen als er sprake is van ernstige slijtage, om te voorkomen dat het wikkeleffect wordt beïnvloed.
5.2 Voorzorgsmaatregelen bij gebruik
1. Operators moeten worden opgeleid voordat ze de machine bedienensemi-automatische ringkernwikkelmachineen mag de apparatuur niet zonder toestemming gebruiken om ongelukken te voorkomen.
2. Steek tijdens het gebruik geen handen of andere lichaamsdelen in de draaiende delen van de apparatuur om te voorkomen dat u door de apparatuur gewond raakt.
3. Bij het aanpassen van parameters of het onderhouden van de apparatuur moet eerst de stroomtoevoer worden uitgeschakeld om de persoonlijke veiligheid te garanderen.
4. Als de apparatuur tijdens het gebruik defect raakt (zoals abnormaal geluid, draadbreuk of verplaatsing van de kern), drukt u onmiddellijk op de noodstopknop om de apparatuur te stoppen, controleert u de oorzaak en start u de apparatuur opnieuw op nadat u het probleem hebt opgelost.
5. De apparatuur moet in een droge, geventileerde en stofvrije-omgeving worden geplaatst, waarbij direct zonlicht en een vochtige omgeving worden vermeden, om veroudering van elektrische componenten en mechanische onderdelen te voorkomen.
6. Conclusie
Desemi-automatische ringkernwikkelmachineis een kosteneffectieve, flexibele en efficiënte wikkelapparatuur-, die een belangrijke rol speelt bij de productie van vermogenselektronische componenten. Door het beheersen van de juiste bedieningsstappen, parameterinstellingsmethoden en dagelijkse onderhoudsvaardigheden van desemi-automatische ringkernwikkelmachinekunnen operators niet alleen de productie-efficiëntie en productkwaliteit verbeteren, maar ook de levensduur van de apparatuur verlengen.
Dit artikel beschrijft de volledige gebruikershandleiding van desemi-automatische ringkernwikkelmachine, waarin de voorbereiding vóór- de operatie, de bedieningsstappen, functionele voordelen en voorzorgsmaatregelen voor onderhoud worden behandeld, die een uitgebreid naslagwerk kunnen bieden voor operators en fabrikanten. Of u nu een nieuwe operator bent of een fabrikant die het productieproces moet standaardiseren, u kunt snel aan de slag met desemi-automatische ringkernwikkelmachinevia dit artikel en geef de prestaties van de apparatuur ten volle vorm om meer waarde voor de productie te creëren.
