Dubbele armkokerbehuizingwikkelmachine voor hoogfrequente transformator

GWD‑S22 Behuizingswikkelmachine met dubbele arm|Automatische transformatorspoelspoelopwinder



GWD-S22 dubbelarmige hulswikkelmachine integreert hulsdraad, wikkeling, tussenlaags tapen en vorming van barrièrewanden. 5000hoge toerentallen voor de productie van hoogfrequente transformatoren en inductoren. Ondersteunt meerdraads-, gevlochten draad- en inline-productielijnconfiguratie.



Productoverzicht:

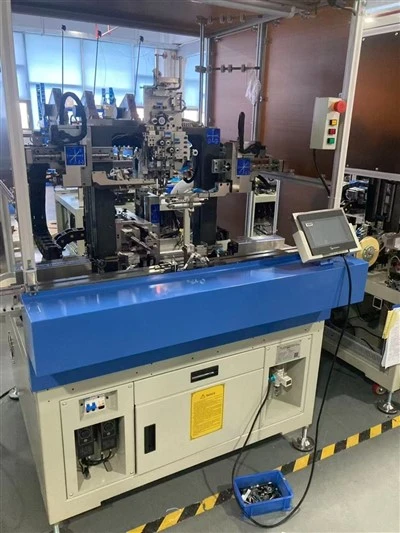

De GWD‑S22 behuizingswikkelmachine met dubbele arm is een hoogwaardige automatische spoelwikkeloplossing, ontworpen voor hoogfrequente transformatoren, stroominductoren en spoelwikkeling met magnetische componenten.



In tegenstelling tot conventionele eenarmige spoelopwinders die het inrijgen, opwikkelen en tapen van hulzen scheiden in meerdere stand-alone stations, voltooit deze dubbelarmige behuizingwikkelmachine het inbrengen van hulzen, het opwikkelen van meerdere draden, het aanbrengen van isolatietape tussen de lagen en het vormen van barrièretape binnen één machinecyclus, waardoor handmatige handelingen en tussentijdse productoverdracht drastisch worden verminderd.



De standaardcyclustijd bedraagt ​​slechts **8 seconden per wikkeling** (afhankelijk van de wikkelprocesparameters).
Het ondersteunt een standalone werking of een modulaire inline productielijncombinatie van 2 eenheden, 4 eenheden, 8 eenheden of meer, waardoor flexibele capaciteitsuitbreiding mogelijk is voor productie met een lage mix van grote volumes en voor de productie van kleine batches met meerdere varianten.



Er zijn meerdere mechanische varianten beschikbaar: dubbelarmige, enkele leiding, enkele buis, dubbelarmige, dubbele leiding, dubbele buis, dubbelarmige drieleidingen, drie buizen, en dubbelarmige vierleidingen, drie buizen, schroefdraadconfiguraties om te voldoen aan de verschillende vereisten voor transformatorterminals.

1. Gesynchroniseerde servo-architectuur met dubbele robotarmen

Deze dubbel{0}}arm-huls-wikkelmachine maakt gebruik van **12 sets servomotoren die dubbele robotarmen aandrijven**, en implementeert meerassige gecoördineerde bewegingscontrole voor mouwaanvoer, draadsnijden, draadschikken en tapen.



- De zeer nauwkeurige gietmachinebasis elimineert resonantie bij maximale spindelrotatie van 5000 tpm, waardoor spoelverplaatsing, verkeerde uitlijning en hulsverschuiving worden vermeden, wat vaak voorkomt bij wikkelapparatuur met een lage stijfheid.



- Gesynchroniseerde bewegingslogica lost het mechanische conflict op tussen het inbrengen van de hulsbehuizing en het geleiden van de bedrading; het kan automatische draadschikkingen tot 6 draden verwerken, haakse buigingen voor draadaansluitingen maken en dubbele draadafsluiting met dubbele hulzen realiseren aan het begin- en eindpunt van spoelen.



2. Universeel draadaanvoermechanisme voor fijne en soepele geleiders

Er is een gedeelde dik-dunne draadaanvoerstructuur geïmplementeerd om complexe geleidertypen te kunnen bestrijken, van enkele draad van minimaal 0,1 mm tot **1200-aderige litzedraad**. Het werkt voor geëmailleerde draad, met zijde bedekte draad, FIW-draad, met film bedekte draad en drielaags geïsoleerde draad.



- Speciale optionele module ondersteunt ultrafijne draadverwerking van 0,06 mm × 600 strengen.

- Compatibel met zowel verticale als horizontale spoeltypes, voldoet aan de meeste standaardspecificaties voor transformatorspoelen met een maximale buitendiameter van de spoel van 85 mm en een maximale mouwlengte van 125 mm.

- De consistente geometrie van de draadaanvoer voorkomt krassen op de emailfilm, het uitrekken van de ader of het uiteenspatten van de draden tijdens het opwikkelen op hoge snelheid.



3. Geïntegreerd station voor het aanbrengen van tape en barrièrewanden

Twee ingebouwde stations (tapestation + afzettapestation) voegen het tussenlaagse isolatiewikkelen en het vormen van barrièrewanden samen in één workflow, in plaats van handmatig afplakken na het proces.



- Het continu omwikkelen van isolatietape, het aanbrengen van tape tussen de lagen en het omwikkelen van afzettape zijn programmeerbaar.

- De machine biedt real-time bewaking van meerdere fouten: alarm voor gevouwen tape, alarm voor verkeerde invoer van mouwen, alarm voor draadbreuk en alarm voor tapetekort. Deze op sensoren gebaseerde beveiligingen verminderen het uitvalpercentage veroorzaakt door defecten aan de isolatielaag.

4. Speciaal besturingssysteem voor wikkelmachines

Het speciale GREWIN-besturingssysteem voor de wikkelmachine voert de volledige proceslogica uit. Operators configureren wikkelparameters, opnamereeksen, hulspositie-offsets en bewegingsprofielen via HMI op het aanraakscherm.



- Complexe wikkelsequenties, waaronder meerdraadswikkeling met dezelfde laag, ABBA-sandwichwikkeling en mannelijk-vrouwelijke gespwikkeling, kunnen worden geprogrammeerd of op maat ontwikkeld op basis van voorbeeldonderdelen van de klant.

- Het systeem ondersteunt receptopslag voor een snelle productwisseling, waardoor de uitvaltijd tussen verschillende transformatormodellen wordt geminimaliseerd.



5. Modulaire upgradebare procesmodules

Het mechanische frame reserveert montage-interfaces voor optionele procesmodules, zodat klanten de machinecapaciteiten kunnen uitbreiden zonder nieuwe apparatuur aan te schaffen:



Inwikkeling van draadeindtape (vervang hoes), terugvouwen van tape, kleine stickertape, koperfoliewikkeling, draadeindbinding, zwart-witte tweekleurige hoesverwerking, vliegende draadbindvoet, dubbele keerwandstations, twee stations met rubbercoating, laserstrippen voor drielaags geïsoleerde / in folie gewikkelde draad, frameloze Nuomei-papierwikkeling.

Standaardconfiguratie

✅ Geïntegreerd tapstation + afzetlintstation, complete volledige transformatorwikkeling in één cyclus
✅ Automatische mouwinvoer en automatische positionering; geen handmatige mechanische aanpassing vereist voor het instellen van de hoes
✅ Intuïtieve programmering HMI, recept opslaan en oproepen voor snelle productwisseling
✅ Zeer nauwkeurige gietijzeren framestructuur voor langdurige stabiliteit bij continu gebruik
✅ Meerkanaals storingsalarmsysteem voor tape, huls, draadbreuk en materiaaltekort



Optionele/uitbreidbare configuratie

Inline-verbinding met meerdere machines, tape-wikkeling met draadeinden in plaats van hoes, teruggevouwen tape, klein plakken van tape, koperfoliewikkeling, draadeindbinding, meerdraadswikkeling met dezelfde laag, driedraads meewikkeling binnen een enkele laag, zwart-witte hoezen, bindende draadvoeten, dubbele steunwandposities, dubbele posities met rubbercoating, laserpeeling voor meerlaags geïsoleerde draad, frameloze Nuomei-papierwikkeling, ABBA sandwichwikkeling, man-vrouw gespwikkeling.
Aangepaste procesontwikkeling op basis van fysieke monsters van klanten is beschikbaar.



Technische specificaties



Item	Specificatie
Aantal spindels	1
Maximale snelheid	5000 tpm
Maximale buitendiameter spoel	85MM
Totale mouwlengte	125MM
Toepasselijke draaddiameter	0,1--0,8MM
Controlesysteem	GROWIN speciaal wikkelmachinebesturingssysteem
Specificaties voeding	AC220V 50 Hz
Specificaties luchttoevoer	0.5--0.6
Machineafmetingen	1200(L)*1100(W)*1800(H)
Vermogen	3000W
Machinegewicht	450KG
Servomotor	12 STUKS
Structuur	2 robotarmen





Toepassing en compatibiliteit

De dubbelarmige hulswikkelmachine GWD‑S22 is ontworpen voor fabrikanten van hoogfrequente transformatoren, SMPS-transformatoren, vermogensinductoren en magnetische componenten. Het voldoet aan de productievereisten voor conventionele transformatorformaten en geavanceerde meerstapswikkelprocessen. De machine kan als zelfstandige eenheid werken of worden geïntegreerd in volledig geautomatiseerde productielijnen.



Veelgestelde technische vragen

Vraag 1: Wat is het belangrijkste verschil tussen een dubbelarmige hulsopwindmachine en een gewone spoelopwinder?

A: Gewone spoelwikkelaars voltooien alleen het opwikkelen van de draad. De dubbelarmige structuur van deze machine realiseert automatisch het inpassen van hulzen, aansluitbehuizingen, tapen tussen de lagen en het in lijn vormen van barrièrewanden, waardoor meerdere handmatige handelingen na het opwikkelen overbodig worden.



Vraag 2: Kan deze machine litzedraad/meerdraads draad verwerken?

EEN: Ja. Het ondersteunt litzedraad tot 1200 strengen. Optionele speciale structuur voor ultrafijne 0,06 mm ×600 strengen gevlochten draad is beschikbaar. Compatibel met geëmailleerde draad, met zijde bedekte draad, FIW en drielaags geïsoleerde draad.



V3: Kan ik meerdere GWD‑S22-machines op één productielijn aansluiten?

EEN: Ja. Modulaire mechanische en elektrische interfaces ondersteunen inlinecombinaties van 2/4/8 eenheden voor massaproductie.



Vraag 4: Wordt de ontwikkeling van aangepaste wikkelprocessen ondersteund?

EEN: Ja. We kunnen speciale wikkellogica ontwikkelen, zoals ABBA-sandwichwikkeling en frameloze Nuomei-papierwikkeling volgens door de klant aangeleverde monsters.
