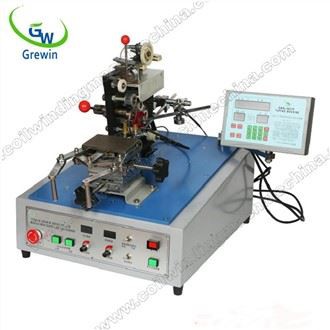

Volautomatische magnetische wikkelmachine

Model: GWTM-025S
Adapt to the magnetic ring（OD）:14mm-45mm
Draaddiameter:{{0}}.5mm-2.0mm
Lijnlengte: 1200 mm
Wikkelsnelheid: afhankelijk van draaddiameter en windingen;
Toepassing wikkelmethode: Conventionele wikkeling
Levering: 220V/50HZ Eenfasige AC

Aanvraag sturen

Beschrijving

NAME: Fully automatic magnetic winding machine (GWTM-025S)

Specificaties:

NEE	project	Parameter
1	Model	GWTM-025S
2	Adapt to the magnetic ring（OD）	14mm-45mm
3	Draaddiameter	{{0}}.5mm-2,0mm
4	Line length	1200 mm
5	Opwindsnelheid:	Afhankelijk van draaddiameter en windingen
6	Applicatie wikkelmethode:	Conventionele wikkeling
7	Levering	220V/50HZ Eenfasige AC
8	Luchttoevoer	0.55Mpa-0.60Mpa
9	Lawaai	60 db
10	Stroom	3KW
11	Energieverbruik	0.55 graden /uur
12	Omgeving	-5 graden 40 graden
13	Relatieve vochtigheid	（40-90） percent RH
14	Algehele slagingspercentage	99,5 procent
15	Maat	1750 mm (inclusief de riemlijn) 1150 mm 1900 mm:
16	Gewicht	400kg

1. De automatische wikkelmachine neemt automatisch de magnetische ring door middel van een intelligente trilschijf, en de methode om de magnetische ring te nemen is nauwkeurig en effectief en beschadigt de magnetische ring niet;

2. De wikkelmachine met gemeenschappelijke modus realiseert het klemmen van de koperdraad door de intelligente manipulator en gebruikt de haakmethode om de koperdraad op de magnetische ring te leggen;

3. Leid de koperdraad intelligent door de magnetische ring. Het klemgedeelte van de manipulator heeft een drijfstang, die de koperdraad op de magnetische ring nauwkeurig door de magnetische ring kan leiden;

4. Wanneer het wikkelproces van een toroïdaal inductorproduct is voltooid, kan de wikkelmachine de toroidale common-mode-inductor centraal door de geleiderail plaatsen, wat handig is voor het personeel om te verzamelen en te organiseren.
